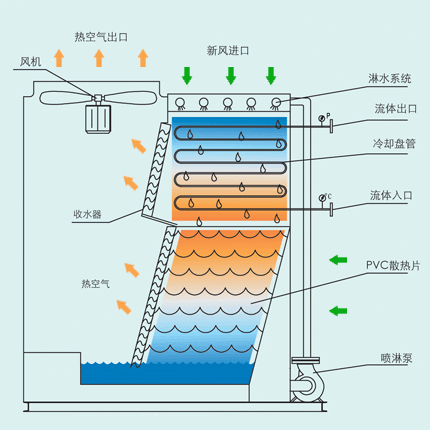

1.闭式冷却塔工作原理图：


闭式冷却塔的工作原理以及冷却流程，闭式冷却塔是一种水冷却设备，设备主要组成结构有风机、冷凝器(铜管冷凝器、不锈钢管冷凝器)、水泵、收水系统、喷淋系统、电气控制系统。
闭式冷却塔的冷却主要通过水蒸发散热，通过空气、水、冷凝器三者之间的热量传递进行蒸发式散热。需要被冷却的介质在冷凝器盘管当中流动，被冷却的介质是高热的，在冷凝器盘管当中循环流动的时候，就会与冷凝器发生热量传递，将热量传递给冷凝器。冷凝器的热量需要使用循环喷淋水进行散热，底部的喷淋水通过水泵输送到喷淋系统当中，通过雾化喷淋到冷凝器的表面，水受到冷凝器的热，就会迅速蒸发，在这个过程当中，空气与水混合，与冷凝器发生热交换，将热量传递给空气和蒸发水。然后通过风机将湿热的空气排出，在排出的同时，收水器会讲蒸发的水汽进行回收，达到节水的目的。
闭式冷却塔可以分为：横流式冷却塔、逆流式冷却塔、复合流冷却塔三种！

2.闭式冷却塔的主要组成结构：

主要组成部分有主体、电气控制部分、冷凝器、风机、水泵、进风系统、辅机、填料(可选)！
2.1塔体：塔体材质主要有镀铝锌版、镀镁铝锌板和不锈钢板材质制作。塔体是采用了版块拼接而成，采用了工业胶体进行板缝密封，塔体的材质也会影响闭式冷却塔的价格，不锈钢板采用的304不锈钢；
2.2电气控制部分：电气控制采用了可远程控制设计、智能化设计，配置的风机、水泵可以根据设置和运行的温度自动开关，智能变频设计。并且集成可选用控制系统，例如自动数显温度控制系统、喷淋泵自动控制系统、水泵控制系统、水位报警装置、水位检测装置、高温报警设计、系统故障预警系统，并且配置了恒压供水系统；
2.3冷凝器：冷凝器是冷却塔散热的主要部分，主要材质有碳钢管、不锈钢管、紫铜管三种，其中铜管的散热性最好，其次是碳钢管，最后是不锈钢管，但是不锈管的防冻能力比较好，水垢少；
2.4：进风系统：进风设计，横流式和逆流式不同，横流式是单侧进风，设计进风格栅，逆流式是底部四周进风，兵器设计进风格栅，金风格栅的材质为pvc材质；
2.5喷淋系统：喷淋系统是由水池、喷淋泵和喷淋头组成，喷淋泵将喷淋水输送到喷淋管路当中，经过喷淋头雾化，均匀的喷洒到冷凝器的表面，喷淋头多种设计，并且角度可调节，喷淋头的材质也是采用了pvc材质。
2.6辅机：辅机我们也叫作不锈钢水箱，并且辅机都会配置一个水泵。辅机是用来存储冷却介质的，循环泵是用来循环冷却介质的，不同的型号配置的不锈钢水箱大小也不相同；
2.7风机：闭式冷却塔配置的都是小功率的风机，风机功率从0.55-0.75kw当中，风机电机均是采用了进口电机和轴承，叶片是采用了尼龙叶片和铝合金叶片两种，机身是采用了不锈钢；

3.闭式冷却塔的安装使用事项：
